¿Qué es el sistema PU?
Introducción al sistema PU
El sistema por unidad (PU) permite expresar magnitudes eléctricas como fracciones de valores base, lo que facilita la comparación entre componentes de diferentes niveles de tensión y potencia. Esta normalización reduce la complejidad de los cálculos y mejora la interpretación de resultados en estudios de flujo de carga, cortocircuito y estabilidad.

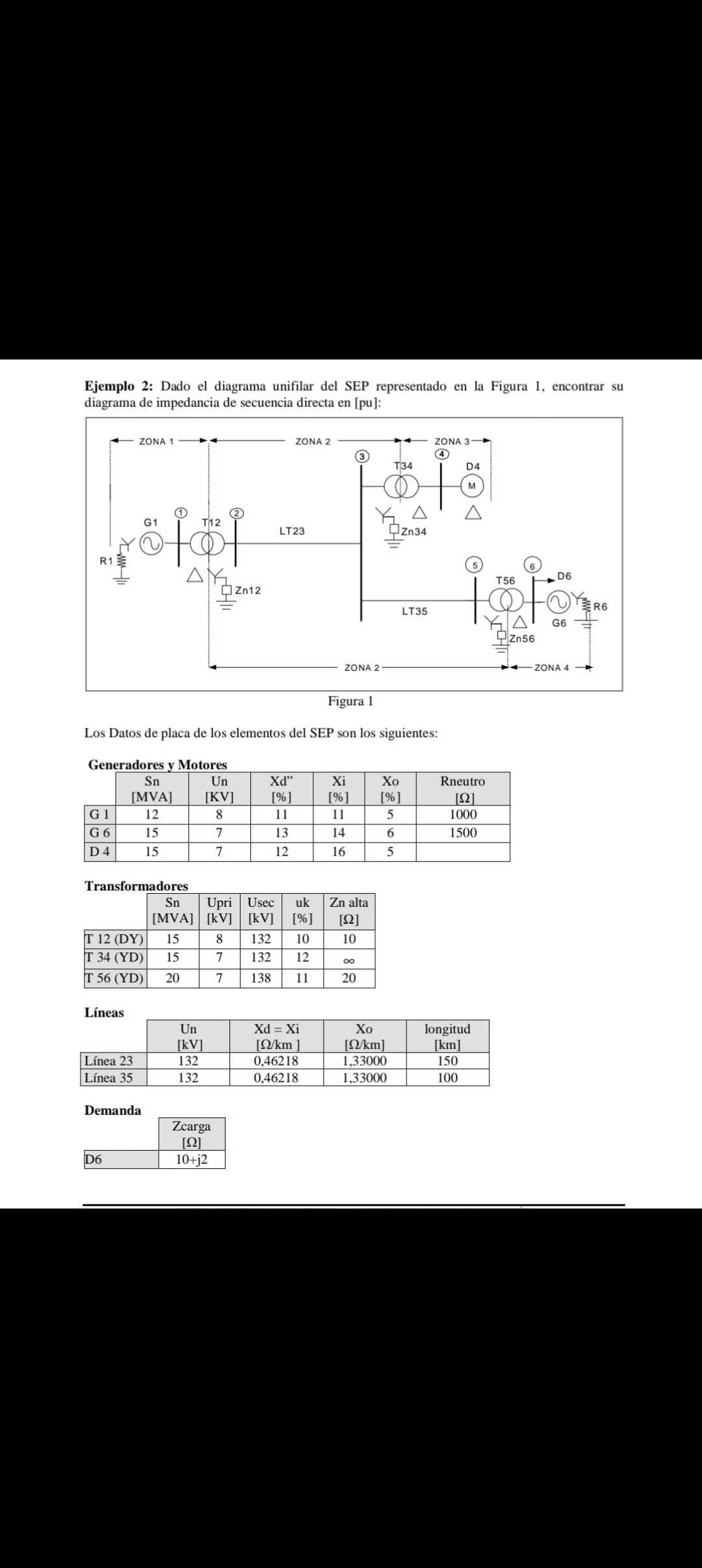

* Procedimiento para el cambio de base
1. Identificación de la impedancia original en PU:
Se parte de una impedancia \( Z{PU1} \), calculada con una base de potencia \( S{base1} \) y una base de voltaje \( V_{base1} \)
2. Definición de las nuevas bases:
Se establecen nuevas condiciones de referencia: \( S{base2} \) y \( V{base2} \), que corresponden al nuevo nivel de análisis del sistema.
3. Aplicación de la fórmula de conversión:
\[Z{PU2} = Z{PU1} \cdot \left( \frac{S{base1}}{S{base2}} \right) \cdot \left( \frac{V{base2}}{V{base1}} \right)^2 \]
Esta ecuación ajusta la impedancia al nuevo sistema de referencia, manteniendo la coherencia física del modelo.
4. Verificación de unidades:
Es fundamental que todas las magnitudes estén expresadas en el mismo sistema de unidades (por ejemplo, MVA y kV) para evitar errores de interpretación.
5. Aplicación del resultado:
La nueva impedancia en PU se utiliza en el modelado de componentes, facilitando el análisis del comportamiento del sistema bajo distintas condiciones operativas.
3. Bibliografía:
- Studocu. Sistema por Unidad PU
- Ejercicios resueltos. Universidad del Cono Sur de las Américas.
- Todoexpertos. Cambio de base en por unidad p.u.
- YouTube. Sistema por Unidad
