FORO II: Describe los pasos para elaborar el cambio de base en sistemas PU

Cambio de Base en Sistemas  por Unidad (PU)

El sistema por unidad (PU) se usa en análisis eléctricos para normalizar magnitudes (voltaje, corriente, potencia, impedancia, etc.) respecto a valores base.
Esto facilita comparar elementos de diferentes niveles de tensión o potencia dentro de un sistema eléctrico.

Valores Base

Donde:

·        Z_pu, viejo: impedancia en PU respecto a la base original

·        Z_pu, nuevo: impedancia en PU respecto a la nueva base

·        S_base: potencia base (kVA o MVA)

·        V_base: tensión base (kv)

Pasos para cambio de base en sistemas (PU)

Ø  Paso 1: Identificar los valores base antiguos

Anota los valores base de:

·        Potencia: S_base,viejo

·        Tensión: V_base,viejo

Y el valor en PU de la magnitud que quieres cambiar (Z_PU,viejo)

Ø  Paso 2: Definir la nueva base

Selecciona los valores base nuevos:

·        Potencia base: S_base,nuevo

·        Tensión base: V_base,nuevo

Estos pueden corresponder al nuevo nivel de tensión o a una base común del sistema.

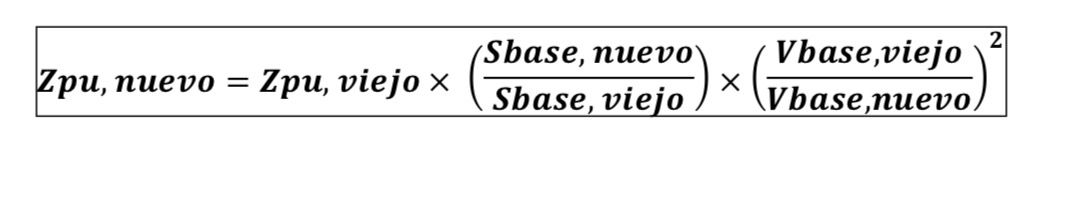

Ø  Paso 3: Aplicar la fórmula de conversión

Ø  Paso 4: Verificar unidades

Asegúrate de que las tensiones estén en las mismas unidades (por ejemplo, todas en kV) y las potencias en kVA o MVA consistentes.

Ø  Paso 5: Interpretar el resultado

El valor obtenido Z_PU,nuevo  representa la misma impedancia física, pero referida a la nueva base.
Este procedimiento puede aplicarse también a:

·        Reactancias X_pu

·        Resistencias R_pu

·        Admitancias (usando la inversa de Z)

Bibliografía

·        F. M. Gonzalez-Longatt, "Sistemas de Potencia I - Sistema Por Unidad," 2008. [En línea]. Disponible en: http://fglongatt.org/OLD/Archivos/Archivos/SP_I/PPT-Cap3.pdf

·        WD Sánchez Bravo, "Sistema de potencia de prueba IEEE de 9 barras," Escuela Politécnica Nacional, 2019. [En línea]. Disponible en: https://bibdigital.epn.edu.ec/bitstream/15000/19963/1/CD-9419.pdf

·
