CARACTERIZACIÓN DE LAS PERTURBACIONES EN LAS REDES ELÉCTRICAS
Es fundamental conocer las perturbaciones, tales como variaciones de voltaje, armónicos, transitorios, caídas o elevaciones de tensión que pueden afectar significativamente el funcionamiento de los equipos eléctricos, reducir su vida útil o que ocasionen pérdidas económicas en los sistemas productivos. Conocer su origen, magnitud, duración y frecuencia permite identificar las causas de los problemas de calidad de la energía y aplicar estrategias de corrección que sean adecuadas.
Clasificación por tipo de fenómeno
Transitorios: Eventos de corta duración.
Cortes o picos de voltaje: Aumentos repentinos de la tensión.
Bajadas de tensión (Sag): Caídas breves en el nivel de tensión.
Micro cortes: Interrupciones de muy corta duración.
Interrupciones: Descenso del voltaje de alimentación.
Distorsión de la forma de onda: Alteración de la forma de onda senoidal.
Armónicos: Ondas senoidales con frecuencia múltiplo de la frecuencia fundamental.
Ruido: Señales eléctricas no deseadas de alta frecuencia.
Muescas: Perturbaciones que ocurren durante la conmutación de componentes electrónicos.
Variación de voltaje: Cambios en el nivel de voltaje.
Baja tensión (larga duración): Reducción sostenida por debajo del 90% del valor nominal.
Variación de frecuencia: Cambios en la frecuencia del sistema eléctrico.
Flicker (Parpadeo): Variaciones de voltaje que causan un efecto de parpadeo en las luces. [1]
Clasificación por duración
Perturbaciones de corta duración (menos de un ciclo): Incluyen transitorios de alta frecuencia.
Perturbaciones de larga duración (más de un ciclo): Incluyen variaciones de tensión y de frecuencia que pueden ser permanentes.
Perturbaciones periódicas: Se repiten a lo largo del tiempo.
Perturbaciones transitorias: Son eventos puntuales. [2]
CONCLUSIÓN
La identificación y caracterización de las perturbaciones eléctricas, son esenciales para evaluar el estado de la red y prevenir fallas que afectan la operación de los equipos, garantizando una mayor eficiencia y fiabilidad del sistema eléctrico y que permiten evitar daños o pérdidas económicas.
ANEXOS

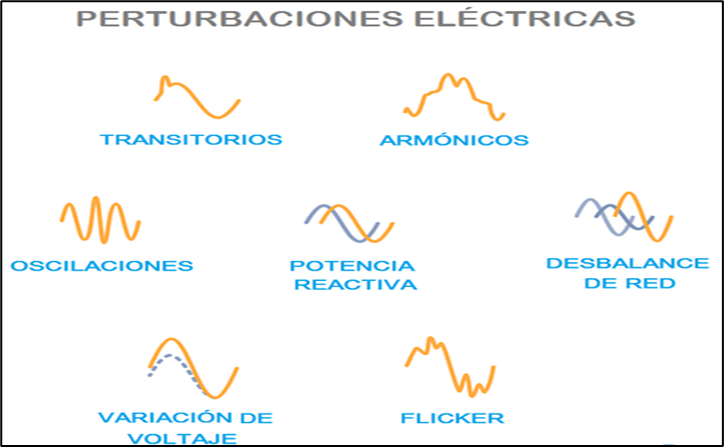

Ilustración 1 Perturbaciones Eléctricas
REFERENCIAS
[1] Z. Oubrahim, Y. Amirat, M. Benbouzid, and M. Ouassaid, “Power Quality Disturbances Characterization” Energies, vol. 16, no. 6, p. 2
[2] E. Pérez Fernández, Medida y caracterización de eventos en la tensión de suministro de energía eléctrica, Universidad de Cantabria, Departamento de Electrónica y Computadores, Santander, España, marzo 2006.
