FORO II: Caracterización de las perturbaciones en las redes eléctricas
Perturbaciones eléctricas en una instalación domiciliaria
Actualmente se utilizan sistemas electrónicos que están diversos en la red lo cual causa distorsiones voltaje y corriente. Esto provoca una escasez en la calidad de la energía, que es un factor muy importante para la operación exitosa de varias cargas. Calidad energía significa un bajo nivel de perturbación en la red, es decir la menor distorsión posible como armónicos, fluctuaciones de voltaje, interrupciones, tanto en el suministro como en la recepción o uso. La comprobación de la calidad de la corriente eléctrica en los aparatos eléctricos y las redes de distribución es un tema de vital importancia tanto para las empresas eléctricas como para los usuarios, ya que permite identificar posibles problemas y adoptar las soluciones necesarias en cada caso. Las cargas no lineales, la conmutación, las maniobras de cambio de carga o los daños en los equipos pueden causar una mala calidad del sistema eléctrico. Esta deficiencia no solo es costosa en términos de energía desperdiciada y tiempo de inactividad innecesario, sino que también es peligrosa al aumentar el riesgo de fallas. Las perturbaciones de la calidad de la energía se clasifican en siete categorías según sus formas de onda: transitorios, interrupciones, interrupciones, picos de voltaje (sobretensiones), distorsiones de forma de onda, fluctuaciones de voltaje y variaciones de frecuencia. [1]
Interrupciones de energía
Teniendo en cuenta que una interrupción de energía se presenta siempre y cuando el valor de alimentación de la tensión eficaz cae por debajo del valor de 0,1p.u. Estas interrupciones pueden dividirse según su duración en instantáneas (menos de 1minuto), transitorias (entre 1 y 5 minutos) y temporales (más de 5 minutos). [1]

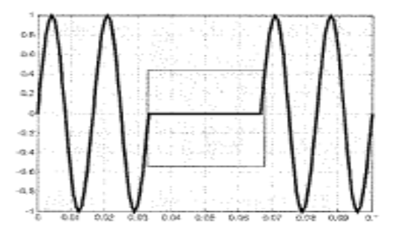

Figura 1. Interrupción del servicio de energía eléctrica
Las interrupciones de energía en un área residencial son muy comunes, por el motivo de que suelen ser ocasionadas por el usuario la mayor parte del tiempo, pero también suelen ser producidas por las empresas distribuidoras de energía. Estas interrupciones de acuerdo a su duración pueden ocasionar desperfectos o fallas en la red las cuales con llevan a un mantenimiento preventivo y si la falla es grave se realiza un mantenimiento correctivo de o que es la línea de alimentación de la vivienda o de una sección de la misma. [1]
Caídas de tensión
Las caídas de tensión o también conocidos como los (sag), este tipo de perturbación se la caracteriza por una reducción de 0,1p. u y 0,9p. u del valor de la tensión eficaz. La duración de este tipo de perturbación va desde lo que es el medio ciclo hasta un minuto. Por lo general las caídas son asociadas a fallas en el sistema, pero estas son causadas principalmente por energización de grandes cargas o el arranque de grandes motores eléctricos. [1]

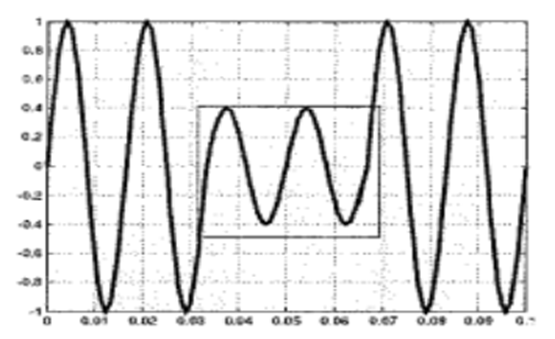

Figura 2. Caídas de tensión
Las caídas de tensión en lo que es la parte residencial son ocasionadas por mala distribución de cargas principalmente, por el motivo de que al estar mal dimensionado al momento de poner en funcionamiento algún equipo este puede tender a realizar un sobresfuerzo y ocasionar esta perturbación, también al realizar trabajos con máquinas de soldar se producen estas caídas de tensión. [1]
Flicker o fluctuación de tensión
Las fluctuaciones de tensión son unas de las perturbaciones más comunes en lo que es la red eléctrica, lo que conlleva a una consecuencia de la calidad de la energía eléctrica. El flickero parpadeo se lo define como en nivel de molestia en la luminosidad de las luminarias y puede ocasionar malestares en la visión humana hasta afectaciones en la salud como son dolores de cabeza, fatiga visual entre otras. [1]

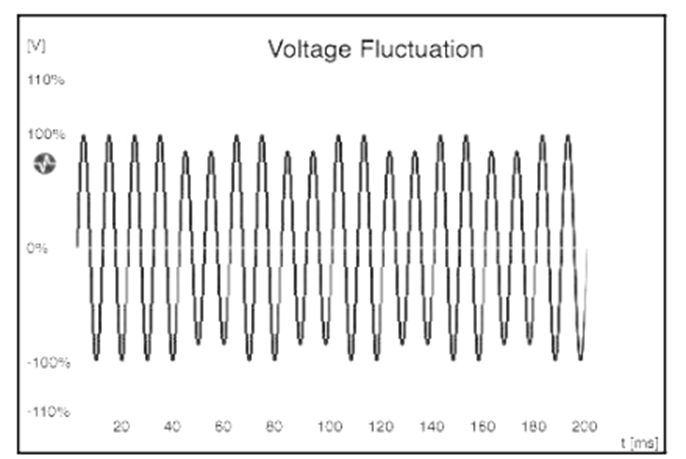

Figura 3. Fluctuación de tensión
Conclusión:
Las perturbaciones eléctricas afectan la calidad del suministro y el funcionamiento de los equipos. Es esencial mantener una buena distribución de cargas y realizar mantenimientos preventivos para garantizar un servicio eléctrico estable y seguro.
Bibliografía:
[1] A. L. Fabre-Villamar, “Análisis de los efectos que provocan las perturbaciones en la tensión de red,” Ibero-American Journal of Engineering & Technology Studies (IBEROTECS), vol. 1, pp. 1–6, 2023.
