Análisis y Clasificación de Perturbaciones en Sistemas Eléctricos
La calidad del suministro eléctrico es un pilar para la operatividad y eficiencia de cualquier sistema productivo moderno. Las desviaciones de la onda de tensión ideal, conocidas como perturbaciones, pueden comprometer la integridad de los equipos, interrumpir procesos y generar costes imprevistos. Un análisis detallado de su naturaleza, duración y magnitud es el primer paso para diagnosticar problemas de calidad de energía y diseñar soluciones correctivas efectivas que salvaguarden la infraestructura eléctrica.
Tipología de Perturbaciones según su Naturaleza
Las perturbaciones eléctricas se manifiestan de diversas formas, cada una con un origen y un impacto particular sobre la red. Su correcta identificación es clave para entender el problema de fondo.
- Transitorios: Impulsos de tensión o corriente de naturaleza súbita y efímera, que duran microsegundos, a menudo causados por descargas atmosféricas o la conmutación de grandes cargas.
- Swell (Sobretensión momentánea): Incremento del valor RMS de la tensión, superando el 110% del nominal, por un periodo breve que va desde medio ciclo hasta un minuto.
- Sag (Hundimiento de tensión): Reducción momentánea del valor RMS de la tensión, situándose entre el 10% y el 90% de su valor nominal, con una duración similar a la de un swell.
- Microcortes: Brevísimas ausencias de suministro, de milisegundos a segundos, capaces de provocar el reinicio de sistemas de control y equipos informáticos.
- Interrupciones: Cese total del suministro eléctrico (tensión por debajo del 10% del nominal) que se prolonga por más de un minuto, usualmente debido a fallas en la red de distribución.
- Distorsión de la forma de onda: Deformación de la onda senoidal pura de la red, que agrupa fenómenos como los armónicos, el ruido o las muescas.
- Armónicos: Componentes senoidales cuyas frecuencias son múltiplos enteros de la frecuencia fundamental (50/60 Hz), generados por cargas no lineales como variadores de velocidad o fuentes de alimentación conmutadas.
- Ruido: Señales eléctricas indeseadas, típicamente de alta frecuencia, que se superponen a la onda de tensión, originadas por interferencias electromagnéticas o de radiofrecuencia.
- Muescas (Notching): Distorsiones periódicas de muy corta duración, visibles como "muescas" en la onda de tensión, producidas por la operación de convertidores de potencia.
- Variación lenta de voltaje: Cambios graduales y sostenidos en la tensión RMS, que pueden manifestarse como subtensiones o sobretensiones de larga duración.
- Subtensión (Undervoltage): Condición en la que la tensión de la red permanece por debajo del 90% de su valor nominal durante más de un minuto.
- Variación de frecuencia: Desviaciones de la frecuencia nominal de la red, un indicador de desequilibrios entre la generación de energía y la demanda del sistema.
- Flicker (Parpadeo): Fluctuaciones de tensión que provocan cambios perceptibles en la intensidad luminosa de las lámparas, generando fatiga visual.[1]
Clasificación de Perturbaciones según su Duración
El tiempo durante el cual una perturbación afecta a la red es un factor determinante para evaluar su severidad y el tipo de daño que puede ocasionar.
- Eventos de duración breve (hasta 1 minuto): Comprenden fenómenos rápidos como sags, swells, microcortes y transitorios. Aunque son cortos, su impacto puede ser inmediato y destructivo para equipos sensibles.
- Eventos de larga duración (más de 1 minuto): Incluyen interrupciones sostenidas y condiciones permanentes de subtensión (undervoltage) o sobretensión, que degradan los equipos progresivamente.
- Fenómenos periódicos: Se repiten de forma cíclica o continua, como los armónicos y el flicker. Su efecto es acumulativo y puede causar sobrecalentamiento y reducción de la vida útil de los componentes.
- Fenómenos aleatorios y transitorios: Ocurren de forma impredecible y puntual. Los transitorios por conmutación o rayos son el ejemplo más claro, representando un riesgo agudo para el aislamiento de los equipos.[2]

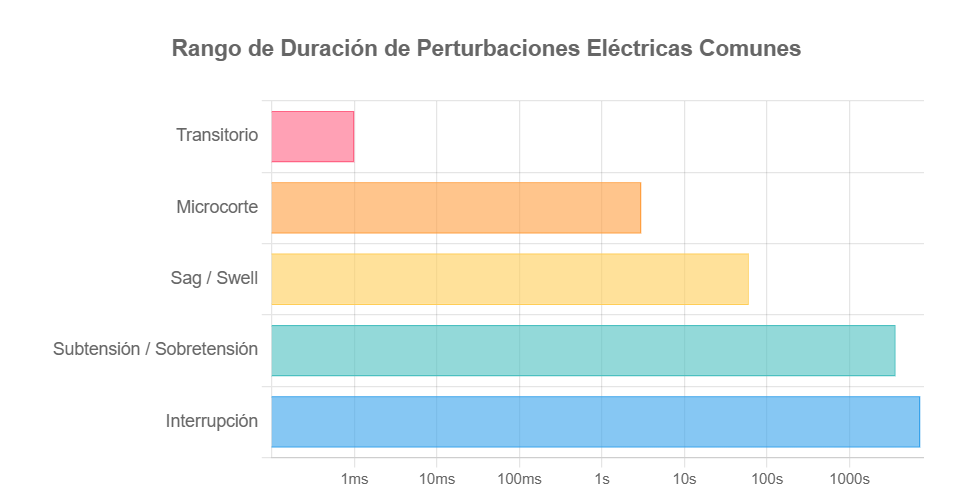

Comparativa de Duración Típica de Perturbaciones
Ilustración 1Duracion en segundos (Escala logarítmica)
Conclusión
La caracterización precisa de las perturbaciones en las redes eléctricas es un proceso indispensable para mantener la fiabilidad y eficiencia del sistema. Diferenciar un sag de una subtensión o un transitorio de un ruido permite no solo entender la causa raíz de una falla, sino también implementar la solución más adecuada, ya sea un filtro de armónicos, un sistema de alimentación ininterrumpida (SAI) o un supresor de picos. Este diagnóstico experto es fundamental para proteger activos críticos, asegurar la continuidad operativa y minimizar las pérdidas económicas asociadas a una mala calidad de la energía.
Referencias
[1] J. C. Montaño, “Calidad del Suministro Eléctrico: Perturbaciones y Métodos de Análisis,” Revista de Ingeniería Energética, vol. 40, no. 1, pp. 1–12, 2019.
[2] M. H. J. Bollen, Understanding Power Quality Problems: Voltage Sags and Interruptions. New York, NY, USA: IEEE Press, 2000.
