El análisis de flujos de potencia constituye una de las herramientas más importantes en la ingeniería eléctrica, ya que permite conocer cómo se distribuye la potencia activa (P) y reactiva (Q) dentro del Sistema Eléctrico de Potencia (SEP) durante su operación normal. Este estudio garantiza que la energía generada llegue a los usuarios finales de forma eficiente, segura y con parámetros de calidad adecuados.[1]
En un SEP real, como el ecuatoriano, la operación se basa en mantener el equilibrio entre generación y demanda, y este balance se refleja directamente en los flujos de potencia. La potencia activa es la encargada de realizar trabajo útil en las cargas, mientras que la potencia reactiva sostiene los campos magnéticos y eléctricos de equipos como transformadores, motores y líneas de transmisión. Controlar ambos tipos de potencia es crucial para evitar variaciones de tensión, sobrecargas o pérdidas excesivas en las líneas.
El flujo de potencia se analiza mediante modelos matemáticos que consideran impedancias de líneas, características de transformadores y tipos de barra . Los algoritmos más utilizados son Newton–Raphson, por su rápida convergencia en sistemas complejos, y Gauss–Seidel, útil para sistemas más pequeños o para obtener aproximaciones iniciales. Estos métodos calculan tensiones nodales, ángulos, corrientes y pérdidas, permitiendo identificar rutas críticas, barras con bajo nivel de voltaje o elementos operando cerca de su límite térmico.[2]
Durante la operación en tiempo real, los resultados del flujo de potencia permiten a los operadores del sistema tomar decisiones como redespacho de generación, apertura o cierre de líneas, activación de bancos de capacitores o reconfiguración temporal de la red. Por ejemplo, cuando hay un incremento súbito de carga en una subestación, el análisis de flujo ayuda a determinar si la potencia reactiva disponible es suficiente o si se requerirá compensación adicional para mantener la estabilidad del voltaje.
Además, el flujo de potencia cumple un rol esencial en la planificación de la expansión del SEP. Permite evaluar nuevos proyectos de generación, reforzamiento de líneas o la instalación de compensadores estáticos (FACTS), asegurando que la red sea capaz de operar de manera confiable ante futuros incrementos de demanda.[3]
En resumen, comprender los flujos de potencia es indispensable para el funcionamiento eficiente del SEP, ya que proporciona una visión clara del comportamiento energético de la red, apoya la toma de decisiones operativas y contribuye a la seguridad y estabilidad del sistema eléctrico.

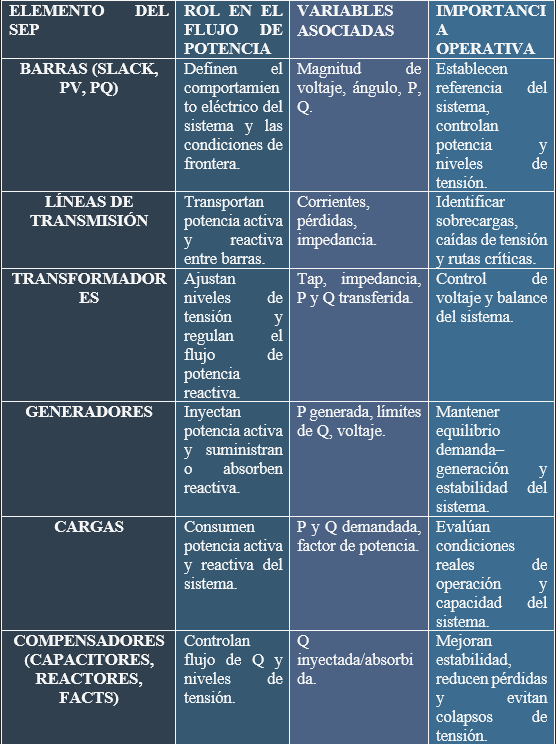

En la siguiente tabla se detalla de mejor manera para poder entender mejor el flujo de potencia
BIBLIOGRAFÍA
[1] O. A. Gómez Chavarría, Análisis de sistemas eléctricos de potencia. México: Alfaomega, 2019.
[2] H. Saadat, Análisis de sistemas de potencia, 2.ª ed. México: McGraw-Hill Interamericana, 2004.
[3] A. C. Begazo y A. Medina, Fundamentos de sistemas eléctricos de potencia. Lima, Perú: Universidad Nacional de Ingeniería (UNI), 2018.
