FLUJOS DE POTENCIA EN EL FUNCIONAMIENTO DE UN SEP
Introducción
En los Sistemas Eléctricos de Potencia (SEP), el análisis de los flujos de potencia es una herramienta fundamental para comprender cómo se distribuye la energía eléctrica desde los generadores hasta los diferentes puntos de consumo. Este estudio permite conocer el comportamiento del sistema bajo condiciones normales de operación, identificando la dirección y magnitud de los flujos de potencia activa y reactiva, así como los niveles de tensión en cada barra y las corrientes que circulan por las líneas de transmisión. [1]

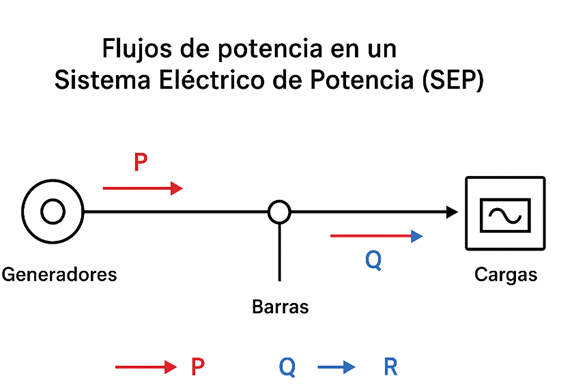

Flujos de potencia en el funcionamiento de un SEP
Los flujos de potencia describen cómo se mueve la electricidad a través de los elementos de un Sistema Eléctrico de Potencia: líneas de transmisión, transformadores, barras y cargas.
Son esenciales para analizar, planificar y operar redes eléctricas de manera segura y estable.
Los flujos de potencia muestran:
Potencia activa (P): Energía útil que realiza trabajo (kW o MW).
Potencia reactiva (Q): Energía que se intercambia para sostener campos eléctricos y magnéticos (kVAr o MVAr).
Tensiones (V): En nodos o barras.
Ángulos de fase (δ): Entre tensiones.
Corrientes: Que circulan por líneas y elementos.
Todo esto permite conocer cómo se reparte la energía desde los generadores hasta las cargas. [2]
Importancia de flujos de potencia en el funcionamiento de un SEP
Permite verificar:
Si las líneas están sobrecargadas.
Si las tensiones están dentro del rango permitido.
Si la red opera de forma estable y eficiente.
Cómo afectará la conexión de nuevas cargas o generación (eólica, solar, baterías).
Cómo actuar ante fallas o contingencias.
Es uno de los estudios fundamentales en operación (tiempo real) y planeación.
Proceso de cómo fluye la potencia en la red
1. Los generadores envían energía a las barras del sistema
Cada generador sincronizado controla:
Magnitud de tensión (V)
Potencia activa (P)
Potencia reactiva dentro de límites
2. Las barras (nodos) conectan líneas, transformadores y cargas
En cada barra se cumplen balances de potencia activa y reactiva.
3. La potencia fluye desde zonas de mayor ángulo hacia menor ángulo
La potencia activa fluye desde barras con mayor ángulo eléctrico a las de menor ángulo.
La potencia reactiva fluye desde zonas con mayor tensión a zonas con menor tensión.
4. Las líneas de transmisión transportan P y Q
Cada línea presenta:
Resistencia (R)
Reactancia (X)
Pérdidas
Límites térmicos
El flujo no puede superar su capacidad. [3]
Tipos de barras

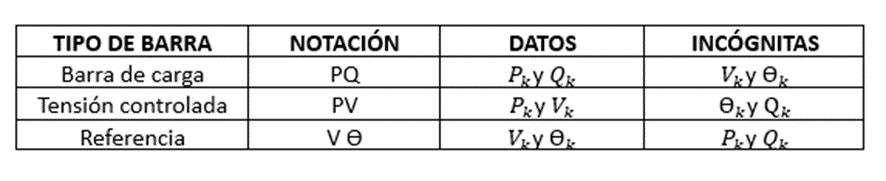

En el flujo de potencia convencional, se definen tres tipos de barras, en función a las variables que son conocidas (datos del problema) e incógnitas, conforme se muestra en la tabla:
Barra de carga
En general, las barras de carga aparecen en mayor número y representan las subestaciones de energía eléctrica en las cuales están conectadas las cargas del sistema eléctrico.
Barra de tensión controlada
Estas barras representan las instalaciones que poseen los generadores que pueden realizar el control de su tensión en bornes (controlando su excitación),
Las barras cuya tensión puede ser controlada por el ajuste del tap de algún transformador.
Barra de referencia
La barra de referencia es la única e imprescindible en la formulación del problema en función de dos factores:
Necesidad matemática de estipular un ángulo de referencia (generalmente igual a cero).
Para efectuar el balance de potencia de la red puesto que las pérdidas de transmisión no son conocidas a priori, o sea, no es posible definir todas las inyecciones de potencia del sistema antes de conocer las pérdidas que es función de los flujos de potencia en la red.
Métodos de solución

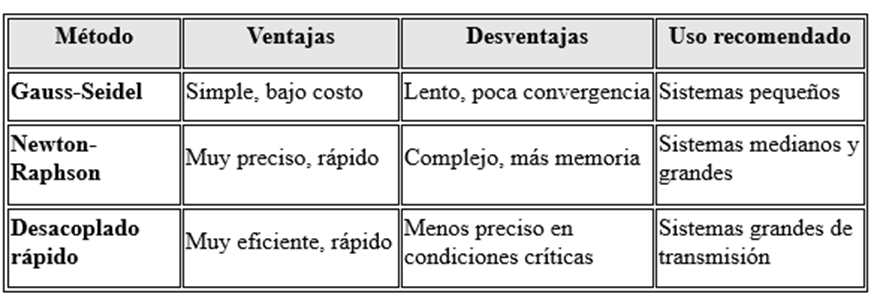

Los métodos tradicionales para la solución de problemas de flujo de potencia son:
Método de Gauss-Seidel
Método de Newton-Raphson
Método desacoplado rápido
Conclusión
El flujo de potencia permite ver cómo se reparte la energía dentro del SEP y garantiza una operación confiable. Es una herramienta fundamental tanto en operación como en planificación eléctrica.
Bibliografía
[1] E. R. Tenelema Yanez, «Simulación de flujos de potencia en sistemas eléctricos de potencia usando métodos completos, desacoplados y linealizados», bachelorThesis, 2019. Accedido: 5 de diciembre de 2025. [En línea]. Disponible en: http://dspace.ups.edu.ec/handle/123456789/17625
[2] P. A. Maldonado Dulcey, «Flujo de carga: formulacion de una nueva tecnica para desarrollar el metodo newton raphson», 2005, Accedido: 5 de diciembre de 2025. [En línea]. Disponible en: https://noesis.uis.edu.co/handle/20.500.14071/17904
[3] «Flujo de potencia.pdf», Slideshare. Accedido: 5 de diciembre de 2025. [En línea]. Disponible en: https://es.slideshare.net/slideshow/flujo-de-potenciapdf/251863178
