Síntesis Técnica Extendida: Sistemas de Distribución Subterránea

1. Conceptos Avanzados y Clasificación

Las redes subterráneas no son solo cables bajo tierra; son sistemas de ingeniería diseñados para gestionar el calor y la humedad.

v Sistemas Directamente Enterrados: Los cables se colocan en una zanja con arena compactada. Es más económico pero difícil de reparar.

v Sistemas en Ductos (Canalizados): Es el estándar urbano. Los cables van dentro de tuberías, lo que permite reemplazarlos sin excavar nuevamente.

v Sistemas en Galerías: Túneles transitables donde van cables de potencia, telecomunicaciones y agua.[1]

2. Cuadro Comparativo: Ventajas vs. Desventajas

3. Análisis Comparativo Profundo

v Vida Útil: Una red subterránea bien instalada puede durar 30-40 años, mientras que la aérea sufre degradación por rayos UV y corrosión ambiental.

v Impacto Electromagnético: Al estar enterrados y poseer pantallas metálicas, el campo eléctrico en la superficie es prácticamente nulo, reduciendo interferencias.[2]

Ilustración 1 comparativa de subterránea

4. Componentes Principales

Ilustración 2 conducto de red subterránea

ü  Conductores: Se usa cobre o aluminio. En Media Tensión (MT) llevan aislamiento XLPE (polietileno reticulado) y una pantalla metálica para manejar el voltaje. En Baja Tensión (BT) suelen ser cables TTU o THHN resistentes a la humedad.

ü  Ductos: Tuberías de PVC (tipo pesado o DB) o Polietileno de Alta Densidad (PEAD) que protegen el cable.

ü  Cámaras (Pozos): Estructuras de hormigón donde los operarios bajan para hacer mantenimiento o unir cables.

ü  Empalmes y Terminales (Codos): Son los "enchufes" técnicos. En MT se usan conectores tipo codo premoldeados que son 100% herméticos.

ü  Protecciones: Fusibles tipo bayoneta dentro del transformador y celdas de seccionamiento que cortan la luz automáticamente si hay un problema.[3]

5. Especificaciones en Zonas Urbanas y Tendido

ü  El diseño urbano debe seguir normativas estrictas (como la IEEE 400 o normas locales de cada país):

ü  Profundidad de Zanja: Típicamente 0.60m para Baja Tensión y 1.0m a 1.20m para Media Tensión.

ü  Señalización: Se debe colocar una cinta de advertencia de color rojo (eléctrico) a unos 30cm por encima del ducto para alertar en futuras excavaciones.

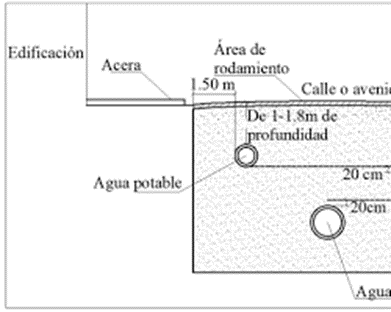

ü  Distanciamiento: Debe haber una separación mínima (usualmente 30cm) con otros servicios como tuberías de gas o agua para evitar transferencia térmica o daños por fugas.

6. Consideraciones Técnicas Críticas:

ü  A diferencia de los cables al aire libre, los subterráneos no pueden disipar el calor fácilmente. Por eso, el cálculo de la Resistividad Térmica del Terreno es fundamental. Si el suelo está muy seco, el cable puede sobrecalentarse, derretir el aislamiento y causar una explosión interna.

ü  Centros de ciudades y zonas comerciales de alta carga.

ü  Urbanizaciones residenciales modernas (para subir el valor de la propiedad).

ü  Zonas industriales donde se requiere alta fiabilidad.

ü  Consideraciones Técnicas:

ü  Profundidad: MT debe ir a 1 metro de profundidad; BT a 0.60 metros.

ü  Señalización: Siempre debe llevar una cinta de advertencia roja sobre el ducto.

ü  Radio de curvatura: No puedes doblar el cable en esquinas cerradas porque se rompe el aislamiento interno; debe tener curvas suaves.[4]

Bibliografia:

[1] T. A. Short, Electric Power Distribution Handbook, 2nd ed. Boca Raton, FL, USA: CRC Press, 2014.

[2] Comisión Electrotécnica Internacional (IEC), Power cables with extruded insulation and their accessories for rated voltages from 1 kV up to 30 kV, IEC 60502-2:2014, 2014.

[3] J. J. Burke, Power Distribution Engineering: Fundamentals and Applications, New York, NY, USA: Marcel Dekker, 2012.

[4] G. L. Harper, Manual de instalaciones eléctricas de media y baja tensión, 2da ed. Ciudad de México, México: Editorial Limusa, 2010.
