Introducción
Los sistemas de distribución de energía eléctrica constituyen la etapa final del sistema eléctrico de potencia, siendo los encargados de transportar la energía desde las subestaciones hasta los usuarios finales. Tradicionalmente, en países como Ecuador, las redes de distribución han sido mayoritariamente aéreas; sin embargo, el crecimiento urbano, la densificación poblacional y las exigencias de calidad y confiabilidad del servicio han impulsado la implementación de redes subterráneas, especialmente en zonas urbanas consolidadas.
Las redes subterráneas de media tensión (MT) y baja tensión (BT) representan una alternativa técnica que, aunque implica mayores costos iniciales, ofrece ventajas significativas en términos de seguridad, estética urbana y continuidad del servicio. En este contexto, resulta fundamental comprender sus características, componentes, ventajas, desventajas y aplicaciones típicas, considerando las condiciones técnicas y normativas del sistema eléctrico ecuatoriano.
Objetivo general
Analizar de manera técnica y detallada las redes subterráneas en sistemas de distribución de media y baja tensión, describiendo sus características principales, ventajas y desventajas frente a redes aéreas, componentes fundamentales y aplicaciones típicas en zonas urbanas del Ecuador.
Desarrollo
Concepto y características generales de las redes subterráneas
Las redes subterráneas de distribución eléctrica son aquellas en las que los conductores eléctricos se instalan bajo el nivel del suelo, generalmente dentro de ductos, canalizaciones o directamente enterrados, con el objetivo de transportar energía eléctrica en niveles de media y baja tensión hasta los puntos de consumo.
Según Ramírez Vázquez (2014), estas redes se caracterizan por el uso de cables aislados con materiales poliméricos, como el polietileno reticulado (XLPE), los cuales presentan alta resistencia eléctrica y térmica, permitiendo una operación segura en condiciones subterráneas. Además, las redes subterráneas requieren un diseño más riguroso en cuanto a disipación térmica, protección contra humedad y accesibilidad para mantenimiento.
En el contexto ecuatoriano, las redes subterráneas se utilizan principalmente en centros históricos, zonas comerciales y proyectos urbanos modernos, donde se busca mejorar la confiabilidad del servicio y reducir el impacto visual de las infraestructuras eléctricas (Paredes, 2018).
Ventajas y desventajas frente a las redes aéreas
Las redes subterráneas presentan diversas ventajas frente a las redes aéreas. Entre las principales se destacan:
- Mayor confiabilidad del servicio, al estar menos expuestas a fenómenos climáticos como lluvias intensas, vientos o descargas atmosféricas.
- Incremento de la seguridad pública, al eliminar el riesgo de contacto accidental con conductores energizados.
- Mejora estética del entorno urbano, aspecto relevante en zonas turísticas y patrimoniales.
- Reducción de interrupciones por causas externas, como caída de árboles o accidentes vehiculares (Gómez Expósito, Conejo & Cañizares, 2018).
No obstante, también presentan desventajas importantes. El costo de inversión inicial es significativamente mayor en comparación con las redes aéreas, debido a la obra civil requerida y al precio de los cables aislados. Asimismo, la localización y reparación de fallas resulta más compleja y puede requerir mayor tiempo, lo que incrementa los costos de mantenimiento (Ramírez Vázquez, 2014).
Componentes principales de las redes subterráneas
Las redes subterráneas de MT y BT están conformadas por varios componentes esenciales que garantizan su correcto funcionamiento:
- Conductores: Se utilizan cables aislados, generalmente de cobre o aluminio, con aislamiento XLPE o EPR, adecuados para soportar condiciones de humedad y temperatura. En media tensión, estos cables incluyen pantallas semiconductoras y metálicas para el control del campo eléctrico.

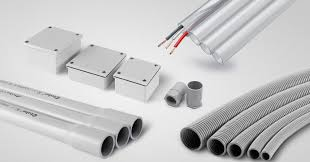

- Ductos y canalizaciones: Son estructuras, comúnmente de PVC, polietileno de alta densidad (PEAD) o concreto, que protegen los cables y facilitan su instalación y eventual reemplazo.
- Cámaras de inspección: Permiten el acceso a empalmes, derivaciones y equipos de protección. Son fundamentales para labores de mantenimiento y operación.
- Empalmes y terminales: Dispositivos diseñados para unir tramos de cable o realizar transiciones entre redes subterráneas y aéreas, asegurando continuidad eléctrica y aislamiento adecuado.

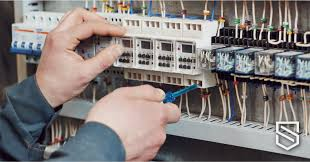

- Protecciones: Incluyen fusibles, interruptores y sistemas de puesta a tierra, indispensables para la seguridad del sistema y de las personas (Paredes, 2018).
Aplicaciones típicas y consideraciones técnicas básicas
En Ecuador, las redes subterráneas se aplican principalmente en zonas urbanas de alta densidad, centros históricos, áreas comerciales y proyectos inmobiliarios modernos. Ciudades como Quito, Cuenca y Guayaquil han incorporado este tipo de redes en sectores específicos para mejorar la calidad del servicio eléctrico y preservar el entorno urbano (Mendoza, 2020).
Desde el punto de vista técnico, es fundamental considerar aspectos como la capacidad de corriente de los cables, el análisis térmico del suelo, la coordinación de protecciones y el cumplimiento de normativas técnicas nacionales. Además, se debe prever la futura expansión de la red y la compatibilidad con otros servicios subterráneos, como agua potable, alcantarillado y telecomunicaciones.
Conclusiones
· Las redes subterráneas de distribución en media y baja tensión constituyen una solución técnica eficiente para entornos urbanos modernos, ofreciendo ventajas significativas en términos de confiabilidad, seguridad y estética. Sin embargo, su implementación requiere una planificación cuidadosa, mayores inversiones iniciales y un diseño técnico más complejo que el de las redes aéreas.
· La adopción de redes subterráneas responde principalmente a necesidades urbanísticas y de calidad del servicio, siendo una alternativa viable cuando se consideran criterios técnicos, económicos y sociales. El conocimiento detallado de sus componentes y características resulta esencial para una correcta planificación y operación del sistema de distribución eléctrica.
Referencias bibliográficas
· Gómez Expósito, A., Conejo, A. J., & Cañizares, C. A. (2018). Sistemas eléctricos de potencia: análisis y operación. McGraw-Hill.
· Ramírez Vázquez, J. A. (2014). Redes eléctricas de distribución. Editorial Limusa.
· Paredes, J. L., & Torres, M. E. (2018). Análisis técnico de redes subterráneas de distribución en zonas urbanas. Revista Técnica Energía, 14(2), 45-56.
· Mendoza, P. R. (2020). Evaluación técnica y económica de la implementación de redes subterráneas de distribución en áreas urbanas de Quito [Tesis de Ingeniería Eléctrica]. Escuela Politécnica Nacional.
